PhotoProjector Plus

Как пользоваться программой

Pitch Test

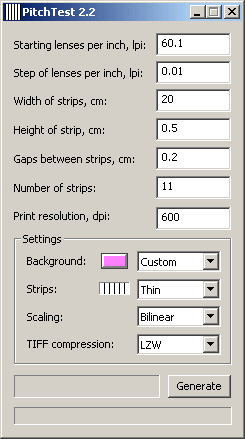

В новой версии Pitch Test запускается как отдельная программа PitchTest.exe:

  • Starting lenses per inch, lpi - начальное значение частоты растра, такую частоту будет иметь верхняя полоска;

  • Step of lenses per inch, lpi - шаг изменения частоты растра, насколько будет увеличиваться частота низлежащих полосок;

  • Width of strips, cm - ширина полос в см;

  • Hight of strips, cm - высота полос в см;

  • Gaps between strips, cm - зазор между полосами в см;

  • Number of strips, cm - количество полос;

  • Print resolution, dpi - разрешение печати.


  • Background определяeт, в какой цвет будет окрашен фон. Можно выбрать белый (White) или зеленый (Green) фон или любой другой цвет из палитры (Custom) (чтобы открыть палитру, щелкните мышкой по цветной кнопке. На рисунке выше эта кнопка розовая).

  • Strips определяет ширину черной полосы: при выборе тонких полосок (Thin) рисуются черные линии толщиной в пиксель, при выборе толстых (Thick) - толщиной в полпериода.

  • Scaling задает алгоритм интерполяции изображения: билинейный (Bilinear) или по соседним (By Neighbour). По соседним (By Neighbour) нужен для создания тестовых полосок для офсетной печати. Для печати на принтерах выбирайте алгоритм билинейный (Bilinear).

  • TIFF compression позволяет выбрать алгорит сжатия для выходного файла. Будьте внимательны, не все программы поддерживают сжатия LZW, GZIP, Packpits. Если созданный файл не открывается в графической программе, создайте новый файл без сжатия (None).

Выберите нужное разрешение печати. Установите начальную частоту и шаг теста так, чтобы заведомо захватить частоту линзового растра. Ширина теста должна быть НЕ МЕНЬШЕ ширины картинки, которую вы хотите сделать, иначе тестирование теряет смысл. При печати установите настройки на самую качественную печать. Печатаете тест на той же бумаге, на которой будет печататься само изображение. После печати дайте бумаге просохнуть.

Прикладываете растр так, чтобы полоски лежали вдоль линз. Для этого слева от теста рисуется тонкая красная полоска. Красная полоска должна идти ровно вдоль линзы, если она идет неровно, то образуются изломы линии. Приложив растр к тесту, вы увидите вот такой муаровый рисунок:

Черные сгущения и белые разреженные области возникают из-за биения частот.

Теперь закрываете один глаз, поворачиваете голову влево-вправо и смотрите, как бежит муар. Среди полосок есть две полоски, где муар бежит НАВСТРЕЧУ друг другу: верхний муар - слева-направо, нижний - справа-налево (и наоборот). Направление движения муара меняет знак. Вот эти две полоски нам и нужны. Частота нашего растра лежит между ними.

Первоначально ставим шаг теста 0,1 lpi и определяем частоту растра с точностью до десятых долей. Если вы печатаете визитки и календарики, то такой точности вполне достаточно. Если вы печатаете стереокартинку размером с альбомный лист, то нужно напечатать второй тест, но уже с шагом 0,01 lpi, и определить частоту растра с точностью до сотых долей.
